APLIKATOR AUTOMATYCZNY LINIA DO NADZIEWANIA SZYNEK W SIATKI I OSŁONKI.
OPIS I BUDOWA URZADZENIA

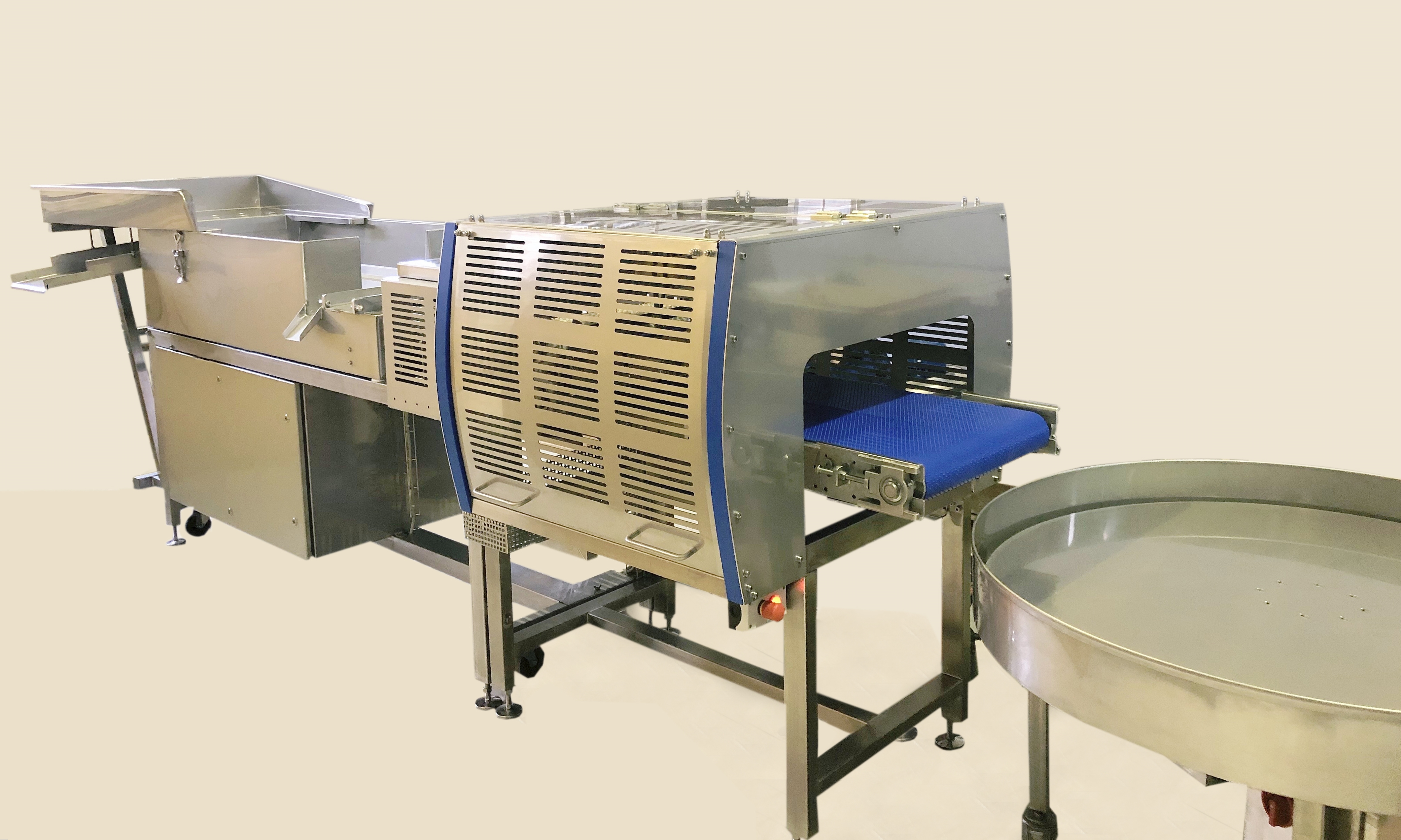

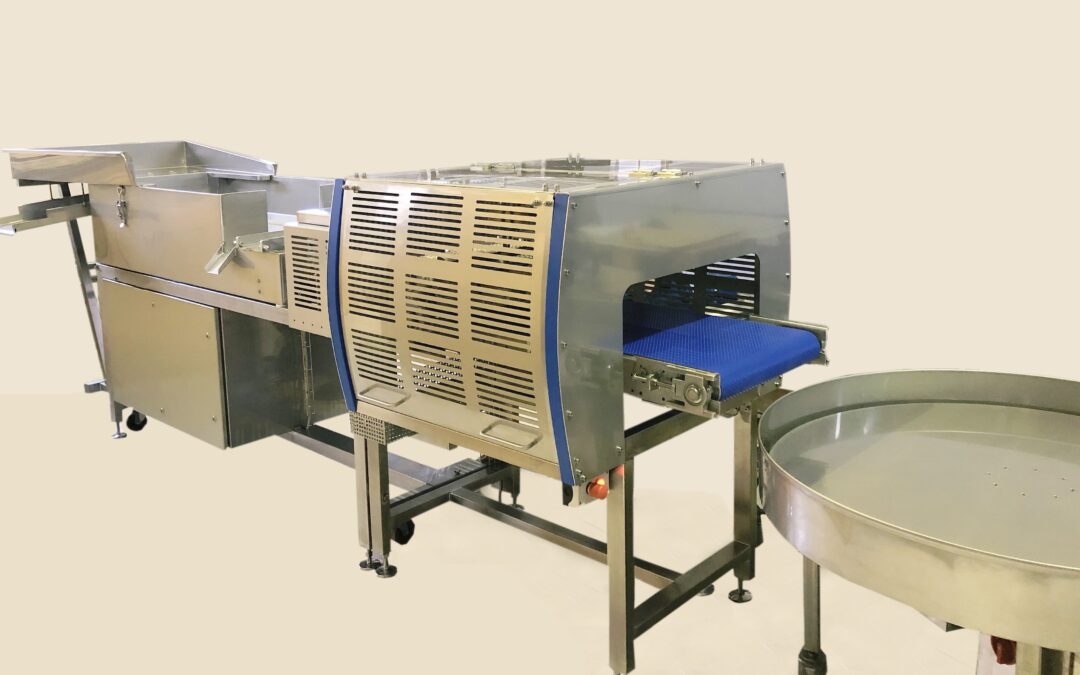

Urządzenie składa się z następujących elementów zasadniczych zestawianych w linii:
- PODNOŚNIK HYDRAULICZNY Z WYWROTNICĄ CIMBRÓW: do załadunków szynek na stół ociekowy aplikatora.
- APLIKATOR AUTOMATYCZNY Z UKŁADEM ODCINAJĄCYM : w skład którego wchodzą następujące elementy;
- Stół ociekowy z blatem perforowanym do ocieku nadmiaru osocza z rynną odprowadzającą osocze do cimbra.
- Transporter z zespołem napełniającym i odcinającym zbudowany z :
- gardzieli napełniającej szynki do siatki za pomocą siłownika.
- przenośników taśmowych.
- Układu noża odcinającego siatkę .
- przenośnika napinająco – centrującego.
- PRZENOŚNIK OBROTOWY (STÓŁ OBROTOWY )do odbioru szynek w siatkach, zamiennie proponujemy przenośniki liniowe lub inne w zależności od potrzeb klienta .
Opis działania: Szynki po masowaniu załadowywane są za pomocą podnośnika hydraulicznego na stół ociekowy perforowany wyposażony w rynnę do odprowadzania nadmiaru osocza. Blat stołu ociekowego posiada obrzeża, zabezpieczające szynki przed spadaniem ze stołu.
Wkładanie szynek do gardzieli załadunkowej odbywa się ręcznie, szynka napełniana jest w siatki za pomocą siłownika a następnie transportowana, automatycznie do zespołu odcinającego gdzie nóż po wycentrowaniu siatki odcina siatkę , dalej szynka w siatce transportowana jest na przenośnik obrotowy( stół obrotowy).
Przestrzeń załadunkowa jest jednostanowiskowa ( obsługiwana przez jednego pracownika), klapa dociskowa wyposażona w blokadę pneumatyczną zabezpieczającą przed przypadkowym przesunięciem się tłoka siłownika. Tłok roboczy siłownika przesuwający szynki wykonany ze stali kwasoodpornej . Konstrukcja prowadnicy tłoka zapewnia jej szybką wymianę. Urządzenie sterowane za pomocą sterownika, który wraz z aparatami elektrycznymi zabezpieczony jest w podwójnej szafie elektrycznej.

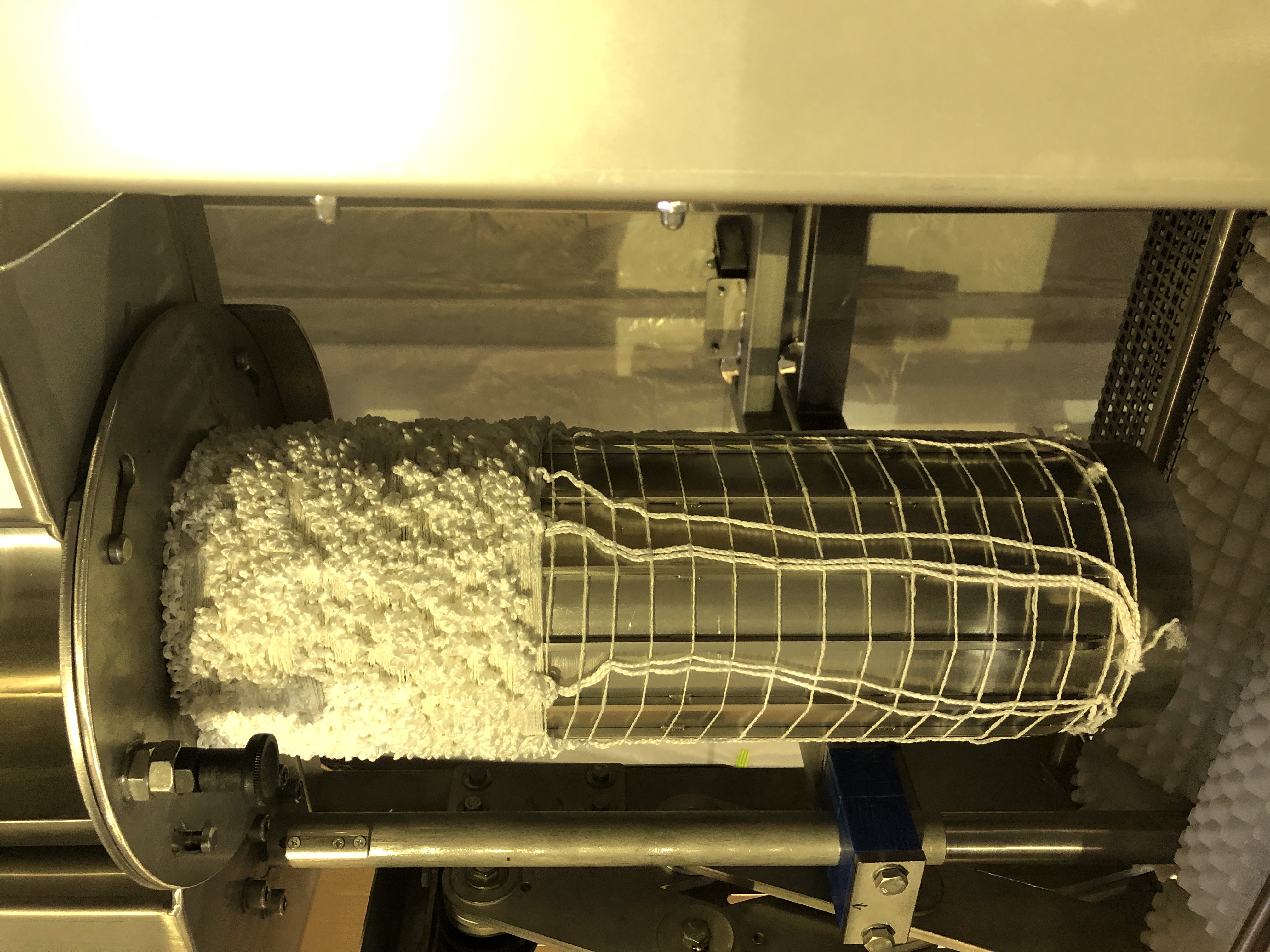

Lejki ( tuby) do nadziewania siatek wymienne o różnych długościach i średnicach uwzględniające indywidualne preferencje klienta.
Przenośnik obrotowy (stół obrotowy) o średnicy Fi 1200 mm z możliwością płynnego regulowania obrotów wykonany ze stali kwasoodpornej lub zamiennie inny przenośnik np. liniowy.

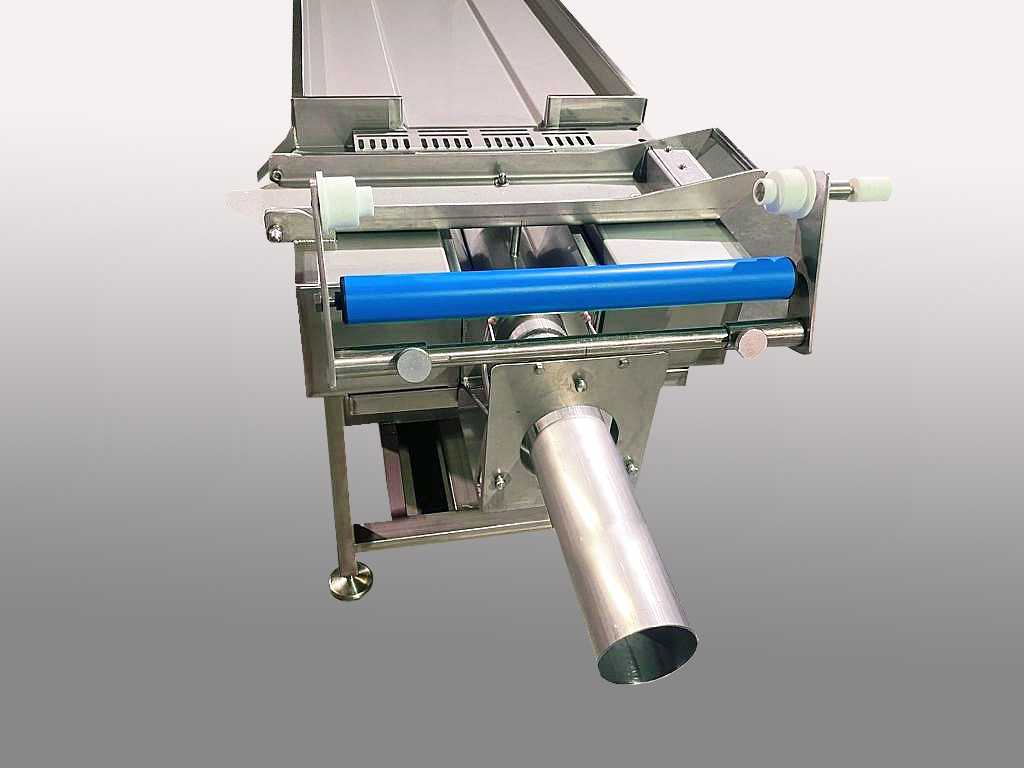

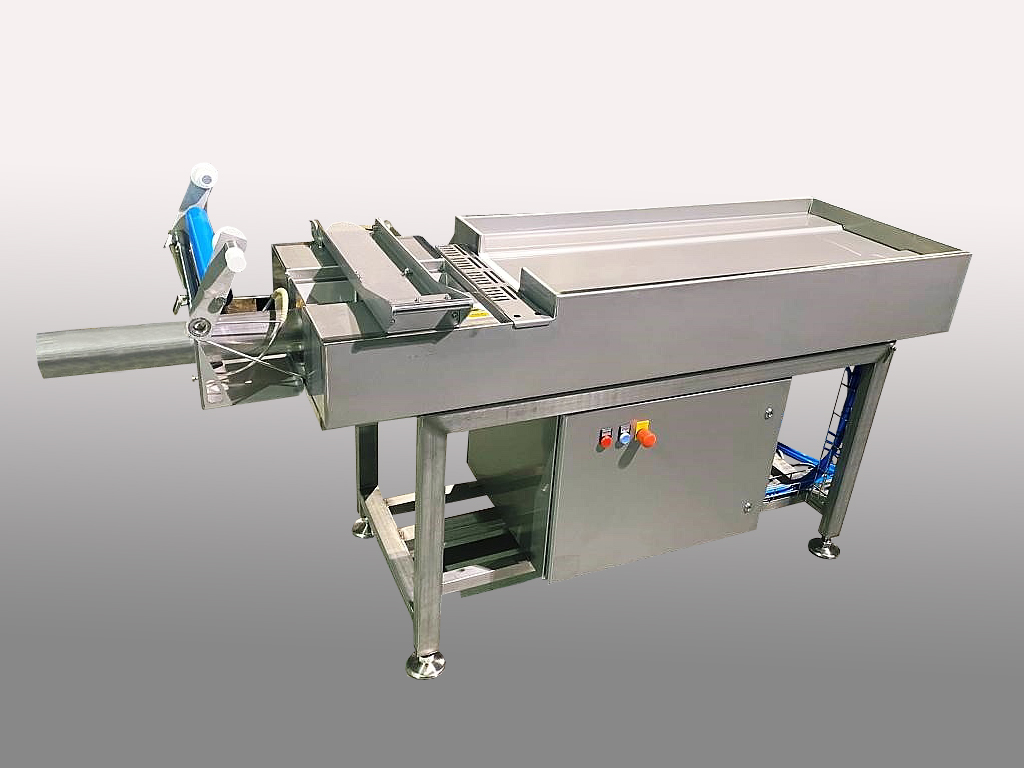

Istnieje możliwość zakupu pojedynczych urządzeń wchodzących w skład linii lub APLIKATORA W WERSJI UPROSZCZONEJ ( np. bez zespołu odcinającego)
